玩穿越机一般用两种东西作为FPV的图像接收装置

一种是雪花屏

上面安装好5.8G的天线之后能直接接收飞机上传来的图传信号。

所以你们会看到有些人在户外玩穿越机为什么要架个三脚架，原因就是他把屏幕放在了三脚架上，来看图传画面。长这样：

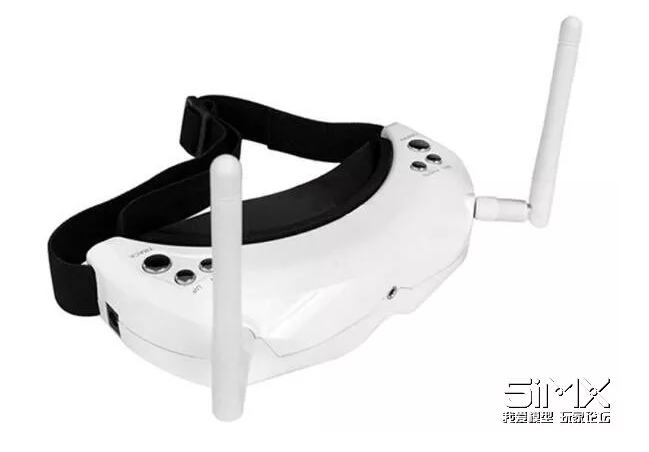

还有一种就是常见的FPV眼镜

这也是穿越机最性感、最抓眼球的部分。如今的FPV眼镜已经做的比较简洁也容易操作了，所以跟眼镜相关的内容并不复杂，常见的穿越机FPV眼镜有多种模样。

比如这样的：

这样的：

这样的：

还有这样的：

那穿越机的FPV眼镜到底都由什么组成，各个部分功能又是啥？

图传的信号传输路径是：

飞机上的图传发射模块>图传发射天线>图传接收模块>眼镜主体

我先讲最复杂的结构好了

我用我自己的FPV眼镜做个例子

眼镜主体（左侧的肥鲨HDO眼镜主体部分）+ 5.8G信号接收模块（红色模块）+ 天线（平板天线一根，蘑菇头天线一根）+ 电池

眼镜主体

眼镜主体，一般负责几件事情：

首先，负责显示飞机传来的信号，也就是将接收模块接收的信号显示在你眼睛前面的小屏幕上。其次，负责调整显示效果，比如亮度，对比度，色彩等。但是眼镜主体一般不负责处理信号。

眼镜主体分两类，一类是分体式眼镜，也就是两只眼镜各看一个小屏幕，比如这样：

一种是一体式眼镜，也即是两只眼睛看同一个小屏幕，比如这样：

有什么区别呢？

分体式眼镜更小巧，但距离眼睛很近，刚开始用可能会晕，而且有些人很长时间都适应不过来。分体式的眼镜有很多牌子，最最常用的应该就是大名鼎鼎的肥鲨Fat Shark了，当然，还有Skyzone、Altitude这些牌子。

一体式眼镜大一些，屏幕离眼镜距离远一些，综合体验会比分体的好一些。（这里的“综合体验”不是指成像的质量，而是“看着舒不舒服”）一般如果看到有人的眼镜是一个长直筒，体积比较大的，一般就是一体式的眼镜了。别看着大，其实挺轻的,大多用的是泡沫主体。一体式比分体式的更容易适应，不容易晕，简单来说就相当于把一个小雪花屏凑近放你眼前看。一体式我从来没用过，不过我也搜集过一体式的相关产品。目前评测比较多的应该就是BeeRotor的BVONE了吧（仅做参考）

这里提一下，近视玩家怎么办？

我一个多月前刚入坑的时候，我很想知道我一个近视眼戴眼镜能不能玩穿越机，但是搜不到任何的咨询来回到我这个问题。后来也是自己亲身体验后得出了一些结论：

有两种方法

一种是戴自己的隐形眼镜，隐形眼镜可以去配自己的度数，有散光也可以配，这个最常用。

另一种是给分体式眼镜上卡槽式镜片。例如肥鲨，大多数型号是有镜片槽的，可以插肥鲨自己出的200、400、600这三个度数的纯近视镜片，也可以自己找眼镜店配一下镜片，我的镜片是找大眼镜店配的，几百块钱，做的时候把眼镜放在他那儿，让他对照着慢慢磨。我的长这样：

有什么区别呢？

要知道玩穿越机的时候，手上是遥控器，脖子上是挂绳，脑袋上是FPV眼镜。当飞机飞回来准备去换电池的时候，如果戴着隐形眼镜，你拿下FPV眼镜的时候，看周围还是清晰的。但如果用的是卡槽式镜片，你拿下FPV眼镜的时候，周围是模糊的，你得重新戴上自己的眼镜去找飞机。我个人用下来，更喜欢用卡槽式镜片，主要是我不习惯戴隐形眼镜。

5.8G信号接收模块+天线

图传接收端的关键部件

得先说明的是，现在很多5.8G信号接收模块是和眼镜主体是一体的，也就是很多牌子的FPV眼镜买回来就是自带接收模块的，所以接收模块不用另购。如果想要更好的接收体验，就可以买单独的接收模块和相应的眼镜主体匹配使用。

我目前只接触过Furious的True-d（应该是穿越机界用的最多的分离式接收模块了），还有ImmersionRC的Rapidfire，这两款都是给肥鲨和Altitude的一些对应型号用的。

接收模块的一般功能

（包括集成式和分离式接收模块）

首先，是接收5.8G信号，并传输给眼镜主体转换成图像信号给眼睛看，这是信号接收模块的重点工作，FPV图像质量怎么样，杂波、雪花、干扰等多不多，在接收端基本上90%就看接收模块的信号处理质量怎么样。（我说的是接收端，也就是假设发射端图传的信号质量相同的情况下）

其次，是一些便捷功能，比如智能扫频。

飞机图传上电，图传接收模块上点击扫频后，接受模块能扫出各个频段的峰值，确定具体的图传频率。这样就不用记到底图传发出来的究竟是哪个频率，然后再在眼镜上选择哪个频率去接收图像了。

再次，是图传信号监测

很多接收模块能实时在屏幕上或者在显示屏里显示信号强弱。

这里扫盲一下，5.8G（5.8Ghz也就是5800Mhz）的信号传输，不是说信号就是5800Mhz这么一个频率。而是从5725 Mhz―5850 Mhz左右的一个频率区域。

玩穿越机的时候，具体哪个频段和频率对应哪个频道，是由图传发射模块决定的，也是固定的，不可以自己设定自己选，具体可以参照不同图传模块的频率频段表。但一般我玩的时候，图传设定好Race Band的一个频道（保证工作就行），也不用去记具体频率是5796 MHZ还是5803MHZ，反正飞机上电后，用接收模块智能扫频，自动选择峰值最高的频率，图像就显示出来了。

图传天线

一种是蘑菇型天线

圆圆的，接收环绕信号为主，也就是飞机飞哪儿基本上都能接收到图传信号（信号最差的地方是蘑菇天线的顶部空域）。

一种是平板式天线

主要接收平板正对方向空域的图传信号（信号最差的地方是平板非正对方向的空域），分离式图传接收模块同时使用两种天线，尽可能对空域进行可能的覆盖，所以一般好点儿的眼镜都用两种天线，接收模块会在两个天线中自动选择并随时切换质量更好的信号来源。

FPV眼镜并不复杂，具体可以按自己的预算和喜好来选择，有个建议：把钱花在图传接收模块上。（5iMX）
